直線度是什么?
直線度是一種形狀的公差,是指單一實際直線允許的變動全量。用于控制平面或空間直線的形狀誤差。
直線度的測量常用于檢測被測物直不直和彎曲程度。

在工業生產和機械加工過程中,需要對生產的零件尺寸、精度進行檢測,以保證零件的誤差能控制在產品的合作范圍。而直線度的測量是整個檢測過程中最基礎的一項,它包含形狀、大小、方向、位置四個重要因素。用于限制一個平面內的直線形狀偏差,限制空間直線在某一方向上的形狀偏差,限制空間直線在任一方向的形狀偏差。
常用的測量方法有貼切法,測微法,節距法以及儀器測量。前三種方法雖然可以測量但是沒辦法用于生產線上,所以如果想要在線測量直線度只能采用儀器進行測量。

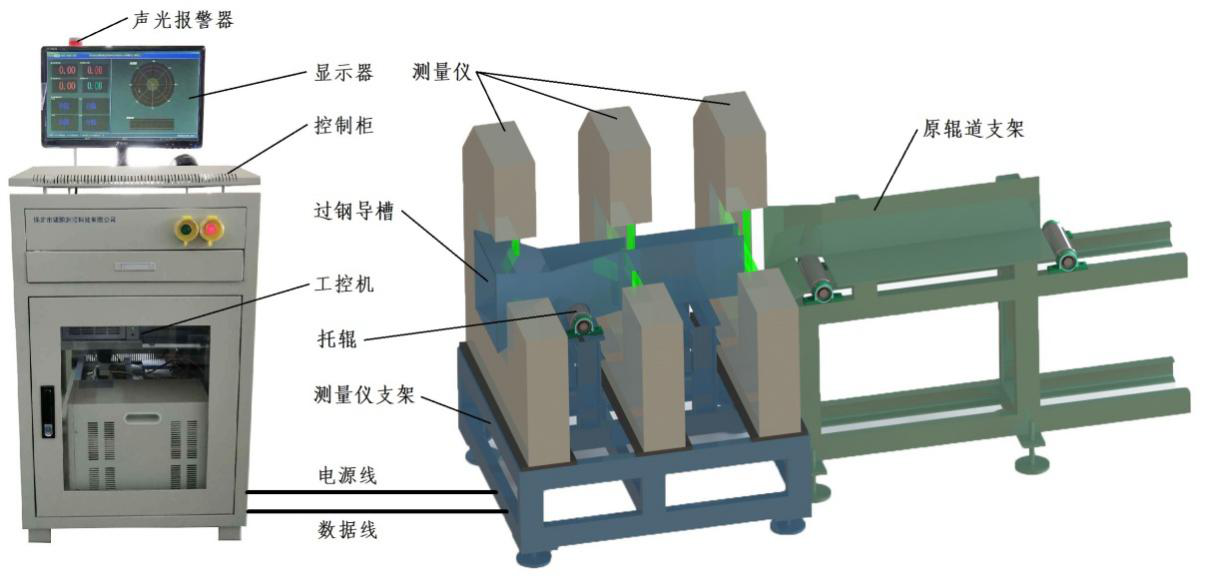

直線度公差檢測儀器:

該儀器采用CCD成像法測量,CCD成像法是指將被測物放置在物方遠心光路系統中進行成像,并利用成像位置的CCD芯片接收成像信息進行尺寸測量的方法。該測量方法的優點主要有兩個:一是成像邊界清晰,光電信號可以精確到CCD芯片上的1個像元,測量精度較高;二是被測物在物方遠心光路(即平行光視場)中沿測頭的軸向或徑向移動時,成像的大小都沒有變化,有利于高精度測量。測頭的測量原理:

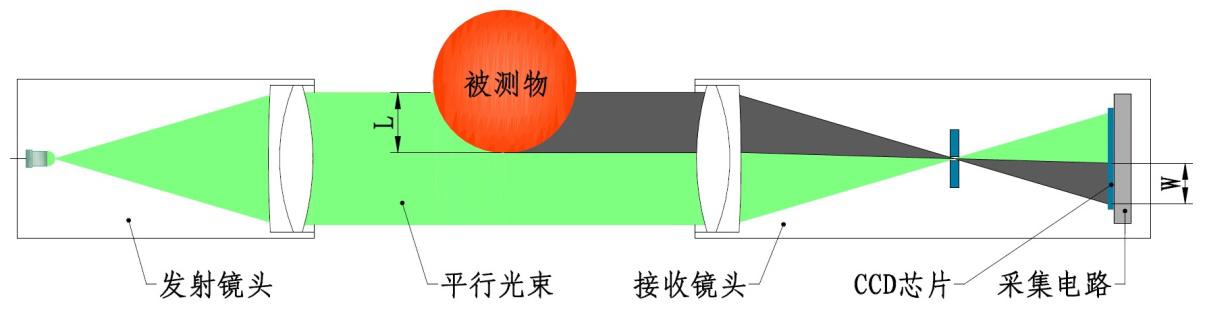

測頭的測量原理圖
圖中發射鏡頭內置一個點光源,點光源發出的光通過透鏡系統后形成準直平行光視場。準直平行光直接射向接收鏡頭,經過接收鏡頭內的透鏡系統后聚焦,通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時,被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。通過陰影的邊界位置和陰影的長度W即可測得被測物的位置L。
(1)可測棒材直徑范圍(mm): 50~140
(2)直線度測量精度(mm): ≤±0.5
(3)測量頻率(Hz): 500
(4)環境溫度要求(℃) -20~50
(5)環境濕度要求(%RH) 85(不結露)
(6)測量儀的外形尺寸約(mm): 1240×1150×1660(L×W×H)
