線材測徑儀是利用8軸向的平行光以投影方式測量高速線材的截面尺寸，可同時從8個方向檢測同一斷面尺寸，而不是螺旋斷面尺寸，每秒可獲得2000個斷面尺寸。
由于線材截面存在圍繞其軸向往復擺動，所以可實現無盲區測量全截面，由于測量機構固定不旋轉，測量精度高，壽命長，8個固定方向測量有利于軋制工藝分析，還具備軟件分析系統，具有友好的人機界面便于分析應用。

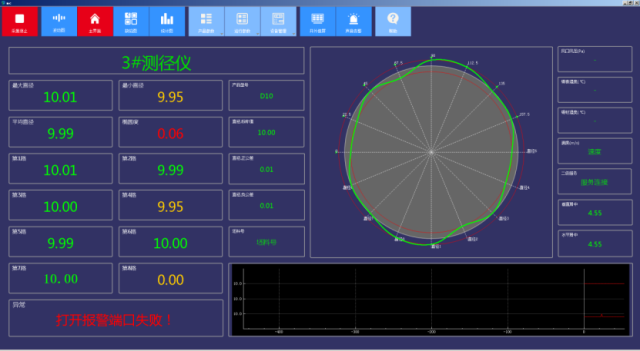

線材測徑儀典型界面
線材測徑儀的軟件界面包括工具欄菜單，及主界面、波動圖、缺陷圖、統計圖四個數據顯示窗口。
工具欄：支持配置文件形式更改子項內容、圖標等。
主界面的標簽，支持根據待測目標特征設定公差范圍，并在測量值超過標稱公差范圍時，以不同顏色醒目提醒，如超正公差時紅色顯示、超負公差時黃色顯示。
實時數據圖形化
在主界面，除了以不同顏色顯示數據之外，還支持以趨勢圖、截面圖的形式來顯示待測物的實時數據，從而方便用戶更直觀的了解測量數據的偏差。
歷史數據圖形化
對于已經測量過的歷史數據，也支持以圖形化的方式進行查看。
配置向導化
為了降低使用難度，軟件部署過程采用向導方式，帶領工程實施人員一步一步完成軟件的配置。
以測量實時過程為例，向導如下：
1、為當前測控方案命名，并選擇截面類型。
2、選擇到主設備的連接方式及連接參數。
3、為連接配置數據接收解析規則，并為輸出命名。
4、選擇到輔助傳感器通信方式和連接參數。
5、為采集的數據配置統計規則，包括統計方式、數據源，并為統計輸出命名。
6、配置敏感事件，比如產品特性變更、設備故障、測量數據異常等，當類似事件被檢測到時，數據將在界面顯示。
7、為截面圖配置數據源。
8、為主界面趨勢圖配置數據源。

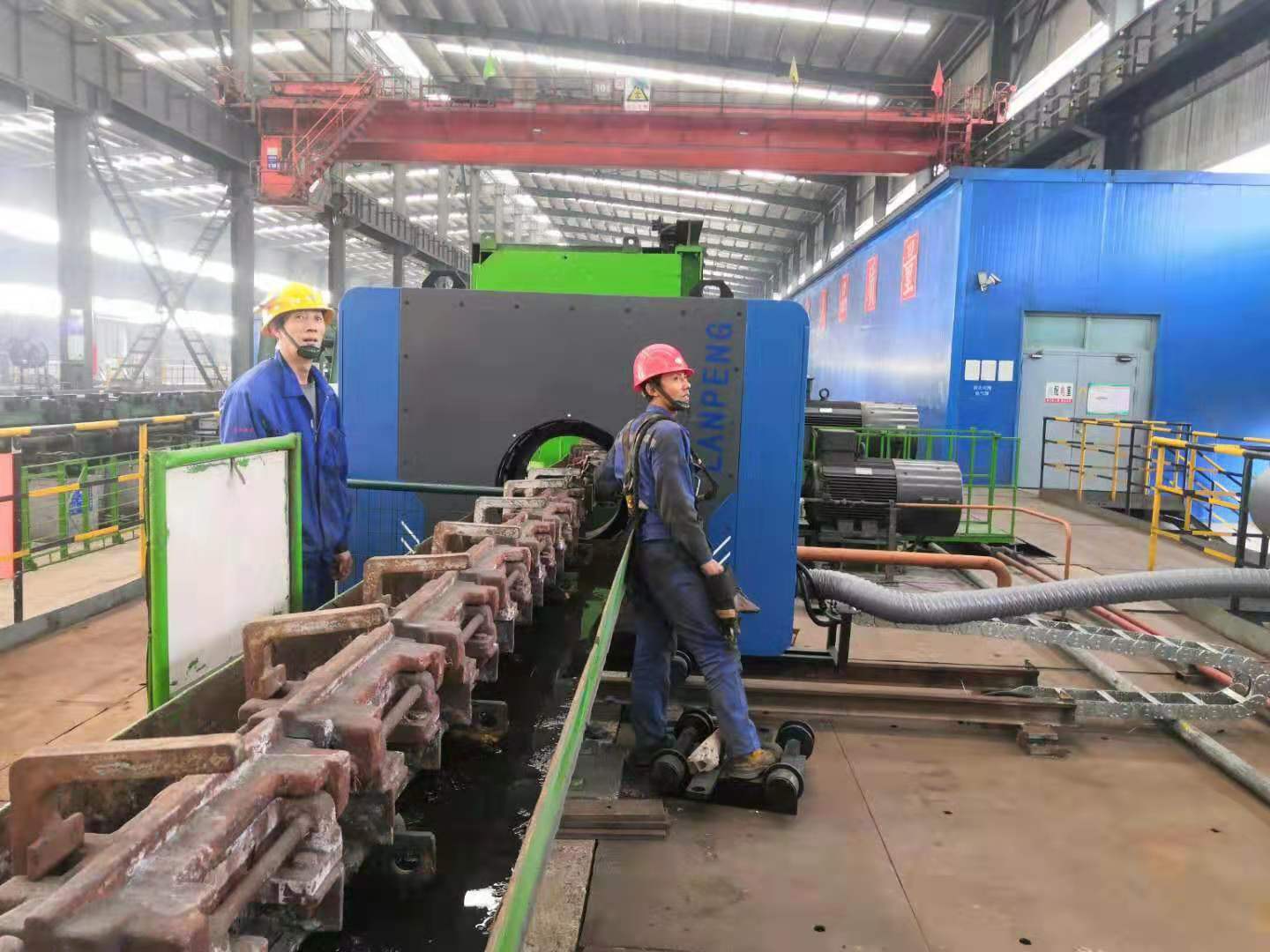

線材測徑儀是高精度的外徑在線檢測設備，應用于各種行業的應用現場，將測量數據進行分析進行圖像顯示，對工作人員幫助很大，實現品質、效率提升，更重要的是效益提升。
