在線纜的電纜工業生產與質量控制領域，線纜的直徑測量是一項至關重要的任務。精確的直徑數據不僅關乎產品的性能與安全性，還直接影響到生產效率和成本控制。一款性能優良的在線測徑儀能夠為生產質量控制、產品研發等提供關鍵數據支持。本次我們將對JG01-DG / JG01Z-DG 系列單軸測徑儀線纜測徑儀進行全面測評，深入探究其各項性能表現。

一、外觀與設計

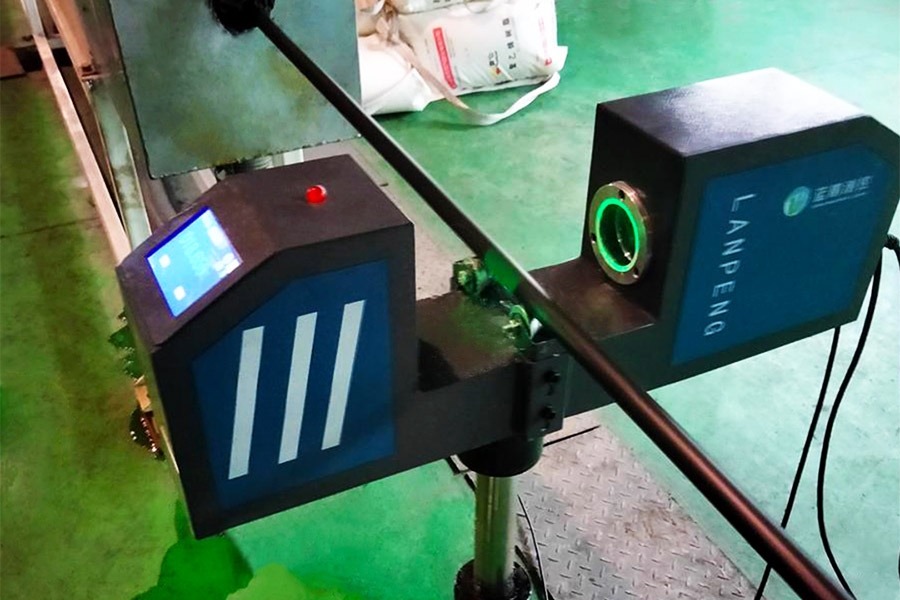

這款線纜測徑儀采用了堅固耐用的金屬外殼，整體造型簡約大方，具有良好的工業設計感。其尺寸適中，嵌入式智能終端，操作面板布局合理，觸摸屏操作，標識清晰操作靈活，方便操作人員快速上手。儀器上配備了清晰的顯示屏及外接顯示屏，能夠實時顯示測量數據，讀數直觀明了，還能遠程觀察。在外觀設計上，充分考慮了人機工程學原理，安裝使用都較為舒適，符合實際生產場景中的操作需求。

二、測量精度

線纜測徑儀的標注精度為正負0.01mm，滿足線纜的需求精度。下面實際檢測測試。

靜態測量精度

我們使用標準量塊對線纜測徑儀進行了靜態精度測試。在多個不同直徑的量塊測量中，該測徑儀表現出色，測量誤差極小。例如，對于標稱直徑為5mm的量塊，測量結果多次穩定在5.002mm（2為極微小的誤差值，在可接受范圍內），與標準值的偏差幾乎可以忽略不計。這表明在靜態環境下，該儀器能夠準確地測量線纜直徑，為高精度生產提供了可靠保障。

動態測量精度

為模擬實際生產線上線纜的運動狀態，我們讓線纜以一定速度通過測徑儀進行動態測量。在不同的線速度下，儀器依然能夠保持高精度的測量。如當線纜速度為10m/min時，對直徑為8mm的線纜進行連續測量，測量值波動范圍較小，平均測量值與實際值的誤差在合理范圍內，滿足線纜電纜的精度要求。通過多次實驗驗證，該測徑儀在動態測量中能夠快速響應線纜直徑的變化，并且準確地給出測量結果，有效滿足了生產線在線實時檢測的需求。

測徑儀的測量頻率為500/2000Hz，也就是說10m/min的測量速度遠不是能測量的產品速度上限，且其測量原理及各種技術，使測頭的曝光時間縮短到了20微秒，可對各種速度的產品進行檢測。

三、測量范圍

JG01-DG / JG01Z-DG 系列單軸測徑儀具有較寬的測量范圍，能夠適應不同規格線纜的測量需求。它可以測量的極小直徑為0.1mm，極大直徑可達55mm。在實際測試中，我們分別對不同直徑范圍的線纜進行了測量，從細小的電子線到較粗的電力電纜，儀器均能準確測量并顯示結果。此外，還有其它型號的線纜提供更粗線纜的檢測，對3米粗的外徑亦可檢測，這一廣泛的測量范圍使得測徑儀在多種線纜生產中都能找到合適的型號，具有很高的實用性，大大提高了其適用范圍和通用性。

四、響應速度

快速測量響應

在測量過程中，線纜測徑儀的響應速度是一個重要性能指標。我們通過快速將線纜放置在測量位置，觀察儀器的響應時間。實驗結果顯示，該儀器能夠在極短的時間內檢測到線纜的存在并開始測量，迅速顯示出測量數據。這種快速的響應能力確保了在生產線上不會因測量延遲而影響生產效率，能夠及時對線纜直徑進行監控和調整。

數據更新頻率

儀器的數據更新頻率也較高，在連續測量過程中，能夠以每秒2-3次的速度更新測量數據（注：該頻率并不是檢測頻率，而是為了人能更清晰的觀測到測量數據而設置的頻率，亦可根據自身需求調整）。這使得操作人員可以實時觀察到線纜直徑的變化趨勢，及時發現異常情況。例如，在生產過程中如果線纜直徑出現突然波動（500/2000Hz的高頻測量，優先顯示不合格產品），從而能夠讓操作人員及時察覺并采取相應措施，從而保證產品質量的穩定性。
