在某些鋼廠的產線中，是既生產圓鋼、又生產盤螺的，為了實現這兩種產品各自檢測要求，及客戶本身需求，為其定制了十六軸測徑儀，十六組測頭均勻分布在測量區域周圍，是常用的八軸測徑儀測頭數的一倍，檢測原理相同。

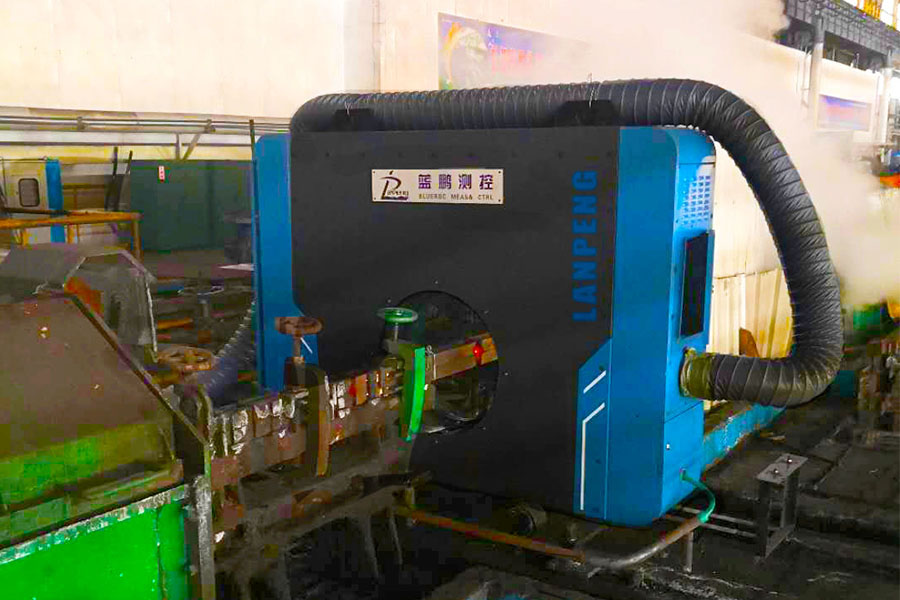

為該鋼廠定制的十六軸測徑儀現場水汽及軋材掛水比較嚴重，因此測徑儀做了可靠的防水措施，保證測徑儀的檢測精度與正常運轉。并且在檢驗工位設置1套顯示裝置，便于檢驗人員觀察軋材質量。

設備技術參數

1、測量范圍（mm）：φ0～φ40；

2、測量精度（mm）：圓鋼≤0.02、螺紋鋼≤0.05；

3、每個截面測量直徑數：16個；

4、測量頻率（Hz）：1000（即每秒測量1000個截面）；

5、曝光時間（ms）：0.1；

被測物特性

1、被測物外形及尺寸（mm）：圓鋼φ5.5～φ10、螺紋鋼φ6～φ16；

2、被測物材料：碳素鋼、合金鋼等；

3、軋制產品的溫度：800～1100℃；

4、連續軋制時間：不限；

5、軋坯間隔時間：≥2s；

6、終軋速度：≤120m/s；

7、工作制度：連續運轉工作制；

其他技術指標

1、顯示內容

主控室液晶顯示器：軋材外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，軋材截面的極大直徑、極小直徑、橢圓度，各路測頭的分項測量值。當檢測盤螺時，顯示螺紋鋼的內徑、橫肋、縱肋等尺寸，各路測頭的分項測量值。當測量數據處于公差范圍內時數據顏色為綠色，當測量數據超差時數據顏色為紅色。數據刷新頻率為6次/秒。

現場3色LED顯示屏：現場顯示軋材測量的極大直徑、極小直徑、橢圓度、設備運行狀態；當檢測盤螺時，顯示螺紋鋼的內徑、橫肋、縱肋、設備運行狀態。當測量數據處于公差范圍內時數據顏色為綠色，當測量數據超差時數據顏色為紅色。數據刷新頻率為3次/秒。

檢驗工位數碼管顯示屏：實時顯示軋材測量的極大直徑、極小直徑、橢圓度。

2、軟件功能

產品參數設置：可設置產品規格、正負公差、橢圓度公差等參數；

系統參數設置：可設置故障通道、通信端口、數據刷新頻率等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；可查詢某一時刻的尺寸；

報警設置：可設置超差、超溫報警的形式和閾值；

修正功能：自動/手動，輸入熱膨脹系數后測量熱態軋材顯示常溫尺寸；

校準功能：系統誤差過大時插入標準量塊校準即可恢復精度。

3、報警功能

超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；現場LED顯示屏數據顏色及狀態顯示報警。

超溫報警：主控室燈發光報警；現場LED顯示屏狀態顯示報警。

風壓報警：測徑儀內風壓過低時軟件界面提示及現場LED顯示屏狀態顯示報警。

十六軸測徑儀以間距11.25°，間距間隔小，而八軸測徑儀就可完成全截面的檢測，在測頭中間11.25°只要有輕微扭轉就可被檢測出來，十六軸測徑儀能檢測的更加全面。
