激光傳感器和光電傳感器是當前社會上在線測量的主要方式。嘗嘗應用于工業生產測量，如直徑、寬度、厚度、橢圓度、以及直線度等。

銅棒可以說是常用到的一種材料，但是當長度達到一定的數值 ，容易產生彎曲會影響使用。所以保證銅棒的直線度是廠家需要解決的事情。可以使用激光傳感器檢測直線度的方法是很常見的 。

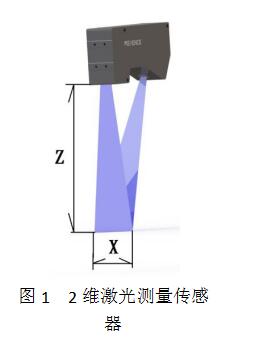

二維激光測量傳感器是可以同時測量?jī)蓚€(gè)方向尺寸的高精度傳感器，其形狀特點如圖1所示。傳感器發出一束線性激光，當激光照射到物體時其漫反射光返回至傳感器的接收系統。通過對返回光束的處理可以測量出圖示X軸和Z軸的尺寸。

本方案選用的傳感器參數如下：

Z軸基準距離：200mm

Z軸測量范圍：152～248mm

Z軸測量精度：0.005mm

基準距離處X軸測量范圍（光束寬度）：62mm

最小X軸測量范圍（152mm處光束寬度）：51mm

最大X軸測量范圍（248mm處光束寬度）：73mm

X軸測量精度：0.1mm

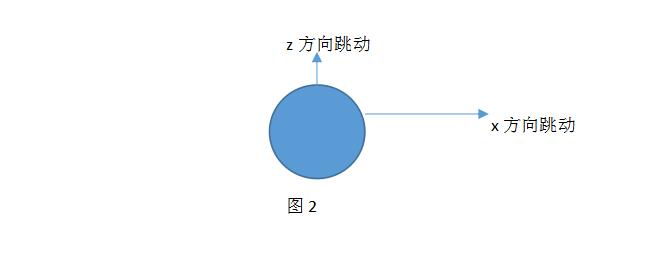

數據采集：被測棒材自然放置于平整的臺面上，二維激光測量傳感器在直線導軌滑臺的伺服電機驅動下，在銅棒的上方進行全程掃描進行數據采集。采集數據包括在掃描完成后，通過傳感器測得的銅棒邊緣位置數據（x方向跳動）和銅棒圓弧頂點（z方向的跳動），見圖2所示。同時將此兩個數據和伺服電機的運動位置一一對應并存儲在數據庫，作為某一截面的位置數據。

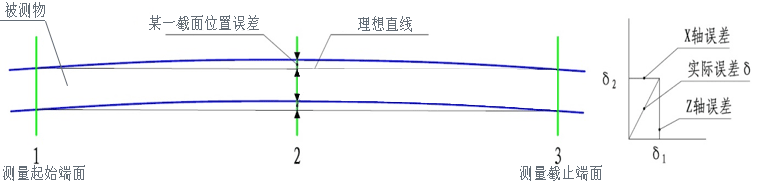

數據計算：在有效的范圍內或設定的范圍內，取兩端截面的x方向的數據做出理想直線，中間的x方向的數據與之比計算出x方向的直線度差異δ₁，同理，z方向同樣處理，得到z方向的直線度差異δ_2。將δ₁和δ₂合成計算，計算出某一截面的空間位置差異δ。經所有采集到的截面的空間位置差異δ做連線，即可還原工件的彎曲情況，得到被測工件的直線度數據，見圖3所示。

圖3  直線度測量原理圖
