什么是直線度？直線度是能用來做什么？
直線度屬于形狀公差中的一種。形狀公差是指單一提取（實際）要素形狀的允許變動量。直線度公差指單一實際直線允許的變動全量。用于控制平面或空間直線的形狀誤差，其公差帶根據不同的情況有幾種不同的形式。直線度誤差是指實際直線對理想直線的變化量,反映了被測直線的不直程度；直線度誤差可分為給定平面內的直線的誤差、給定方向的直線度誤差和任意方向內的直線度誤差。簡單的來說直線度就是用來判斷物體是否直。
直線度測量方法:
我公司的光電測頭對矯直后的棒材直線度進行測量。測量時在水平（X軸）和豎直（Y軸）方向上各設置3組測頭測量棒材X軸和Y軸方向的邊緣位置，相鄰兩組測頭的距離為500mm。
數據采集：被測棒材通過測量儀時，每組測頭采集圖1所示截面的X軸和Y軸方向的位置數據。3組測頭共采集同時刻的3組位置數據。 數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ₁、Y軸的直線度誤差為δ₂，利用三角函數即可計算出棒材直線度的實際誤差δ。計算原理圖見圖2。

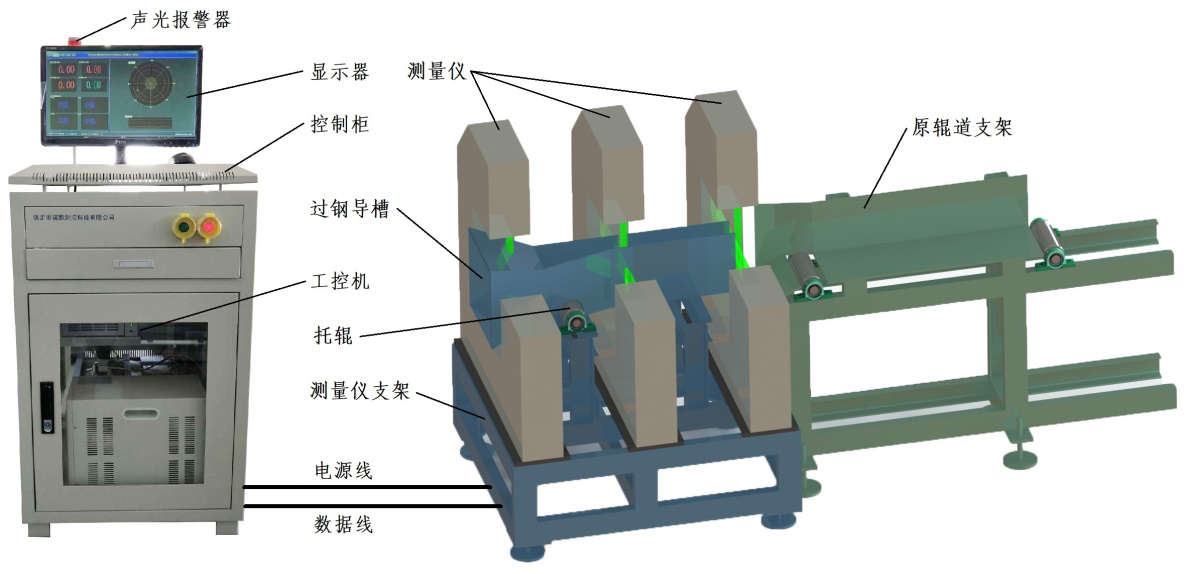

該設備主要用于測量鋼鐵行業棒材的直線度，整套系統主要由測量儀、測徑儀支架、托輥、過鋼導槽、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。系統組成及測量儀結構見圖5。
