光電測量是什么?
官方的定義是:利用光纖通信和光電子器件,對處于高電位的各種物理量進行測量和傳輸?shù)募夹g(shù)。
簡單的來說就是利用光電的轉換對物體實現測量工作。

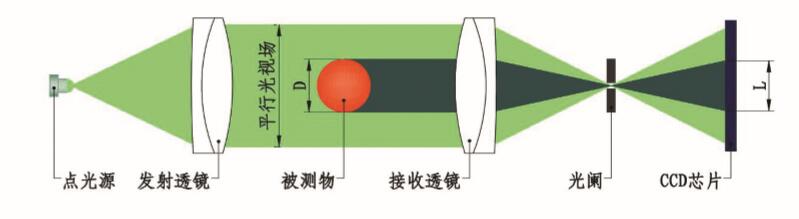

藍鵬光電測量的基本測量原理:
采用物方遠心光路系統和CCD成像進行法非接觸尺寸檢測。其核心部件為光電測頭,每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內光源發出的光穿過發射透鏡后形成平行視場。視場內的平行光再由接收透鏡聚焦,通過焦點處的光闌小孔在CCD芯片上成像。當被測物通過視場時,被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉化和相應電路系統的數字化處理,即可通過陰影的寬度L計算出被測物的直徑D.

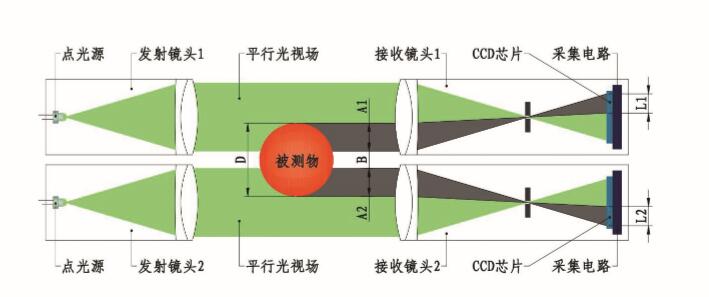

雙測頭測量原理:
雙測頭由兩組測頭構成,兩組測頭以凈間距B平行設置。當被測物通過2束平行光視場時,將在兩個接收鏡頭的CCD芯片上分別形成寬度為L1、L2對應的尺寸A1、A2,A1、A2在加上B即可得出被測物的尺寸D。
