凹版輥的結構由基礎鋼輥、鎳層、銅層、鉻層組成。制作工藝是在鋼輥的基礎上采用電鍍的方式將其它鍍層鍍到鋼輥的表面。對凹版輥進行測量可采用 在線測徑儀 。 凹版輥LPBJ400.1在線...
凹版輥的結構由基礎鋼輥、鎳層、銅層、鉻層組成。制作工藝是在鋼輥的基礎上采用電鍍的方式將其它鍍層鍍到鋼輥的表面。對凹版輥進行測量可采用
在線測徑儀。
凹版輥LPBJ400.1在線測徑儀可測量壓輥的直徑和高度。其中直徑測量采用研發的非接觸式光電測頭，高度測量采用光柵尺測量。測量時通過管膜的旋轉可測得多點的外徑數值及外徑橢圓。

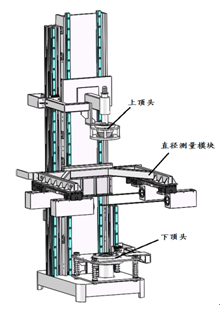

高度、直徑測量部分主要由上頂頭、下頂頭、直徑測量模塊組成。
測量過程
（1）測量時上頂頭上升至適合高度。
（2）將壓輥放置于下頂頭上，上頂頭下降壓緊。上下頂頭分別與光柵尺連接，可測出壓輥高度。
（3）直徑測量模塊上下移動測量壓輥多個位置的直徑。
凹版輥測量方法：
確認機械參數設置界面：基準高度設置為77mm。
選擇樣件：根據被測工件的直徑范圍選擇測量直徑檔位
在選擇輸入選中的測量檔位值。
選擇測量模式及測量點數。
手動測量：按手動測量鍵，進行手動測量，并在相應位置顯示測量結果。
自動測量：在主界面按鍵或按控制面板上的自動啟動按鈕進行自動測量，并在相應表格顯示測量結果。
每次測量結果記錄順序顯示在表格中，可存儲最近6組數據。
如需要調整測量后順序號，可點擊HMI屏左上角進行復位。
凹版輥的檢測給生產帶來巨大的便利，它檢測方便，直接將測量計算數據顯示到顯示屏上，直觀顯示，科學的檢測方法，帶來的是更準確且方便的檢測過程。
