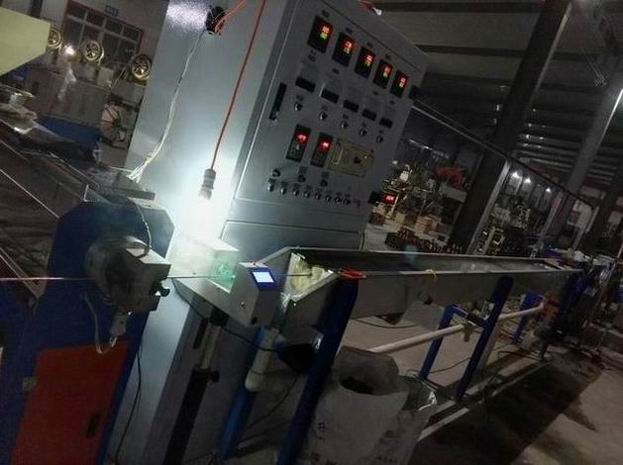

線纜電纜外徑尺寸是其質量必檢項目之一，現在常用的檢測設備就是自動化的在線檢測設備，而單向測徑儀就是常用的外徑檢測的精密儀器。

單向測徑儀作為智能化儀器，采用的是傻瓜式的操作方法，有觸屏操作與按鍵操作兩種方式可選，全中文顯示界面，上手快，無使用經驗的工作人員也可快速掌握操作方法。

以觸屏版為例簡單介紹一下操作方法。

電源檢查無誤后，按下開關，上電開機，進入主界面。

主界面中包含標稱值（型號）、工作模式、報警指示、測量值、調節電壓、工作模式切換鍵和設置鍵。

“型號” 當前要測量的工件的標稱尺寸，如果工件的標稱值有變化，可點擊“型號”后面的數值，進入“型號設置”界面進行修改。“工作模式”指示設備對電機轉速的控制方式。“報警指示”用來指示報警的開關狀態。“調節電壓”用來指示本設備的調節電壓。注意，調節電壓的值與設備實際輸出的值并不相等，只是用來指示調節電壓的值。設備實際輸出電壓Vout=Vin+調節電壓的值。“測量值”是設備測量被測工件并經過計算后得到的值，當測量值在公差范圍內用綠色表示數值，當測量值超出公差時用紅色表示測量值。“模式”按鍵，設備“手動模式”和“自動模式”切換按鍵。“設置”按鍵，進行設備系統參數的編輯和修改。

“型號”鍵的功能和使用。

在主測量界面下，按“型號”鍵，進入型號的選擇和設置界面。點擊對應項的數值可以修改數據。按“返回”鍵返回到主界面，設置的參數本次有效，重啟后不保留

按“保存”鍵保存退出，已經設置的產品型號下次開機保留。

對測徑儀的使用，一般設置好型號，標稱值及上下超差，進行保存后，測徑儀即可進行自動測量，并在超差時進行提醒，無需人工過多干預，另外單向測徑儀還具備控制功能，可控制外徑尺寸，是對高質量生產非常友好的一款精密儀器。

關于測徑儀的校正：

該參數用于確定正常測量狀態下，顯示數據（實測外徑）的修正量。該參數主要用于修正由于某種原因引起的測量值偏差（如線纜帶水、冷卻收縮、受熱膨脹等）。對測量結果加或減一個常數，因此該修正不具有普遍適用性，必須對不同的規格單獨進行。

單向測徑儀是使用非常方便的一款測量設備，操作簡單，可迅速上手，配備使用說明書，0基礎也可使用的高性能在線檢測設備。
