輥筒是指機械中圓筒狀可以轉動的物體，機械中常用動力源（例如電機）驅動輥筒，帶動其他材料前進，或是利用輥筒產生壓力對材料進行加工。它對外徑與高度都是有一定的尺寸要求的，要對其進行嚴格檢測。輥筒測徑儀恰能擔當此重任。

輥筒直徑有25mm、32mm、38mm、42mm、50mm、57mm、60mm、76mm、80mm、89mm等。面對跨度范圍大的滾筒，選用間距可調雙測頭技術，具有該技術的測徑儀測量范圍可調節，滿足于檢測需求。

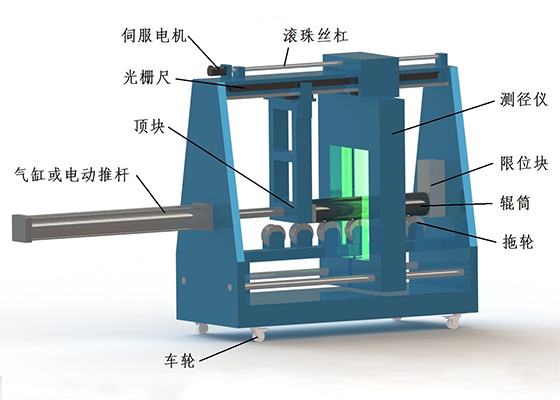

測量?jī)x采取臥式結構，主要由測徑儀和高度測量部分等組成，測徑儀由 4 組 40 單鏡頭測頭組成，可以覆蓋φ90-360mm 全部規格范圍，測量時不需要調整測頭間距。測徑儀通過直線導軌副與設備主體上部的縱梁連接，并通過伺服電機驅動滾珠絲杠帶動測徑儀對滾筒進行掃描測量。

高度測量主要頂塊、限位塊、光柵尺和氣缸（或電動推桿）組成。測量時先將測徑儀移動至限位塊方向的主體一側，再將輥筒放置在拖輪上；然后通過氣缸或電動推桿推動滾筒靠緊限位塊。氣缸頭部連接的頂塊與光柵尺連接，滾筒頂緊后即可測得輥筒的長度。

設備的測量過程通過 PLC 控制，可自動測量，可手動定點測量。

該滾筒測量?jī)x可測量的尺寸范圍：

外徑范圍：100-350mm；

高度范圍：350-1350mm；

壁厚：2-8mm；

其中外徑測量精度：±0.05mm；高度測量精度：±1mm；

滾筒測量?jī)x也是一款可定制的測量設備，能根據生產需求定制，從而進行各種規格尺寸的滾筒檢測。
