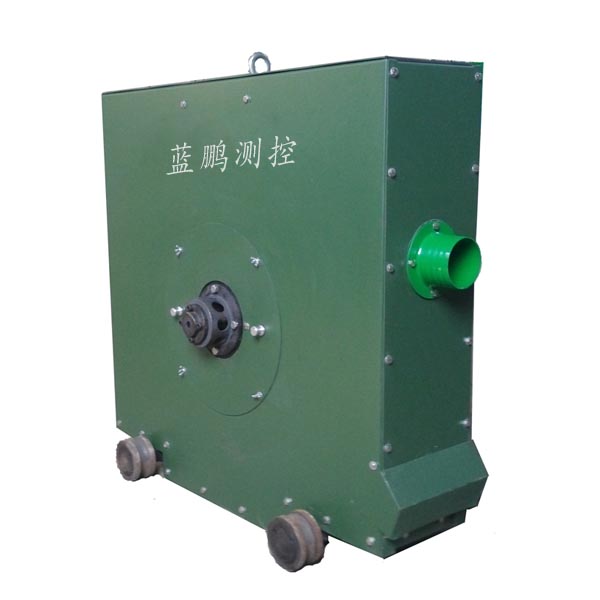

線材測徑儀屬于一種固定測頭式線、棒材測徑儀。可對高速線材、圓鋼、鋼管等進行外徑測量，截面輪廓顯示，是軋鋼生產線上必不可少的在線檢測分析設備。

線材測徑儀：

線材測徑儀是通過對光電信號的轉換和處理，從而得到被測件的尺寸及形狀公差，綠色的點光源經發射透鏡組形成平行光視場，由另一側CCD線性光敏接收器接收，并將光信號轉換成線性的電信號，最后交由工控機進行運算和處理。

當線材垂直地通過平行光視場時，對在光敏接收器上的光陰影的大小進行處理后即可得到被測件的尺寸。為能在 36 0℃范圍內檢測棒材的尺寸及幾何形狀，線材測徑儀被設計成八檢測光頭結構。從而實現對被檢線材的全方位檢測，并且縱向測量無盲區。

由于線材測徑儀總是在熱態 (90 0℃左右 )條件下對線材進行實時檢測的，為修正溫度對被測件的影響，采集了減定徑機后的高溫計信號，利用此溫度參與補償運算，以得到最終產品在常態下的尺寸和幾何形狀公差。

線材測徑儀是對高速線材最終產品進行質量控制的重要設備，對高速線材的產品尺寸公差和幾何形狀全動態的實時監控過程中起著重要的作用。
