1、測量原理

主控室液晶顯示器:管材截面的直徑、平均值、橢圓度;各路測頭的分項測量值;設定的鋼管長度、速度、標稱直徑、上下公差等;尺寸波動趨勢預報(輸入鋼管長度和速度后可以對應外徑在管材的位置),缺陷分析曲線。
實時顯示管材長度變化,管材實時溫度值,極大極小值和超差尺寸在管材的具體位置,光標移動到相應位置即可顯示;實時顯示測量數據動態趨勢。
當測量數據在設定的范圍內變動時,數據呈現綠色;當測量數據超差(即超出設定的范圍)時,數據的顏色呈紅色。
產品參數設置:可設置產品規格、正負公差等參數;
系統參數設置:可設置故障通道、通信端口、系統的校零等;
數據存儲:數據記錄、數據導出EXCEL、歷史數據查詢,存儲時間大于3年;可查詢某一時刻的尺寸,時間精確到秒;
報警設置:可設置超差、設備超溫、管材超溫報警的閾值;
修正功能:自動/手動,輸入熱膨脹系數后校準;
溫度系數自動修正:帶有溫度采集接口,可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀);
超差報警:主控室相關數據顏色警示及報警器聲光報警;
測徑儀超溫報警:主控室報警器聲光報警;
管材超溫報警:主控室報警器聲光報警;
TCP/IP協議,光纜傳輸,測徑儀至主控機;
TCP/IP協議,光纜傳輸,主控機至現場LED屏;
3、配置

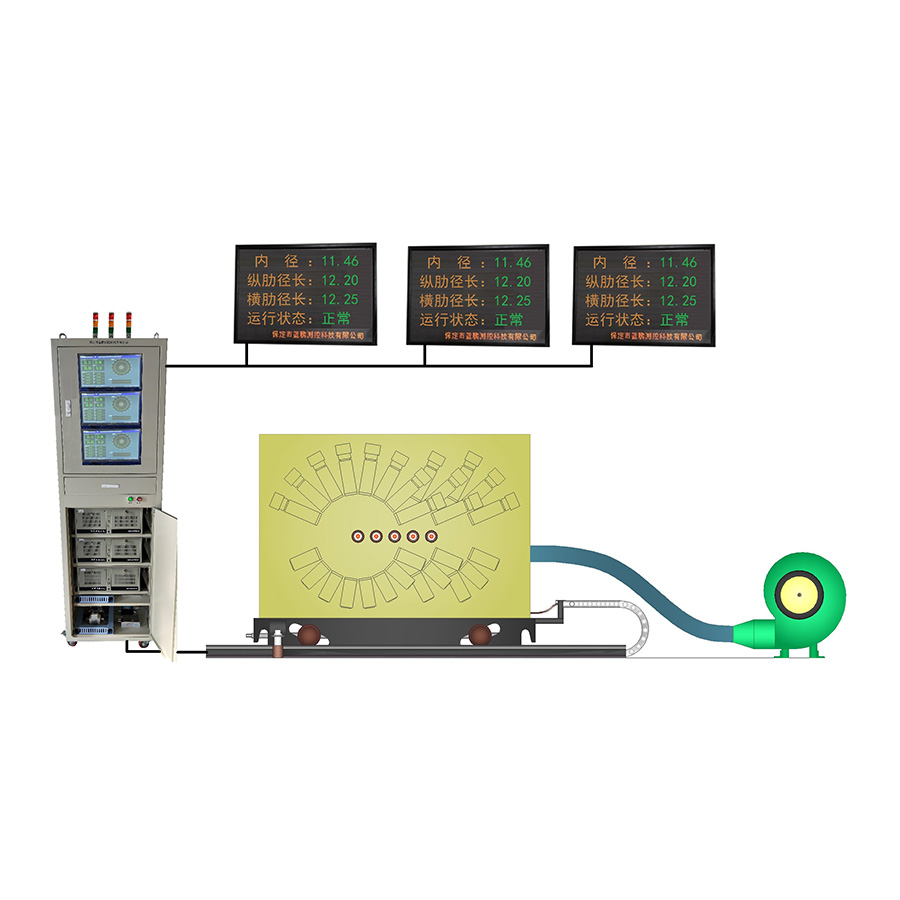

相互獨立的三臺工控機集成于一個控制柜,三塊大型顯示屏,高壓風機
4、應用范圍
適用于切分軋鋼上產線。
5、技術參數
|
型號 |
測量范圍 (mm) |
軋材直徑 (mm) |
圓鋼精度 (mm) |
螺紋鋼精度 (mm) |
重復性 (mm) |
測量頻率 (Hz) |
外形尺寸 (mm)(L×W×H) |
重量(KG) |
|
JG24P-DG40 |
0-40 |
1-30 |
±0.01 |
±0.05 |
0.005 |
2000 |
2000×800×1300 |
1200 |
|
JG16ZP-DG70-A |
0-70 |
1-55 |
±0.02 |
±0.07 |
0.01 |
2000 |
2200×360×1600 |
1400 |
