1、產品簡介:

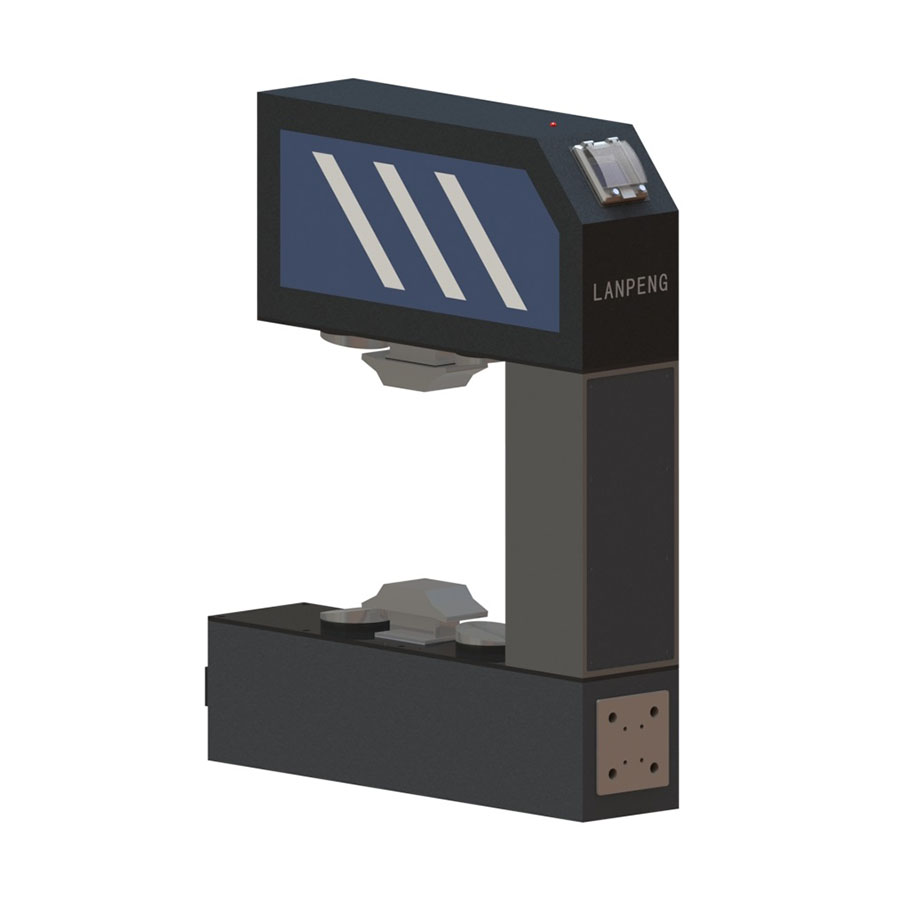

設備采用雙測頭測寬原理對板材的寬度進行測量,測頭豎直布置,可測量板面呈水平狀態下通過的板材寬度。測寬儀的雙測頭有兩種形式,當被測物的寬度范圍較小時采用固定式雙測頭;當被測物的寬度范圍較大時采用測量范圍可調雙測頭。測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等,可增配嵌入式智能模塊。
2、測量原理:

3、功能描述:
(1)液晶屏顯示內容:實時測量值、標準值、上下公差等。
(2)外接屏顯示內容:實時測量值。
(3)產品參數設置:可設置產品規格、標準寬度值、上下公差等參數。
(4)系統參數設置:可設置刷新頻率、通信端口、系統的校零等。
(5)報警設置:可設置報警的閾值,測量值超差時聲光報警。
(6)修正功能:自動修正,放入標準直徑量塊后自動校準;手動修正,填入修正量(需增加或減小的數值)后修正。
(7)開關量信號輸出功能:當測量數據超過設定的范圍時,輸出開關量信號。
4、適用范圍:
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的寬度方向平行于地面的在線寬度檢測。
5、技術參數:
|
型號 |
測量范圍 (mm) |
被測物寬度 (mm) |
測量精度 (mm) |
重復性 (mm) |
測量頻率 (Hz) |
外形尺寸 (mm)(L×W×H) |
重量(KG) |
|
KG01-SG300-B |
160-300 |
200-280 |
±0.03 |
0.01 |
2000 |
980×235×1200 |
240 |
|
KG01-SG400-B |
260-400 |
300-380 |
±0.03 |
0.01 |
2000 |
1080×235×1200 |
280 |
|
KG01-SY700-B |
60-700 |
100-650 |
±0.08 |
0.03 |
2000 |
1380×335×1250 |
330 |
|
KG01-SY900-B |
60-900 |
100-850 |
±0.08 |
0.03 |
2000 |
1600×335×1250 |
380 |
注:其他型號按需求定制。
