基本原理：

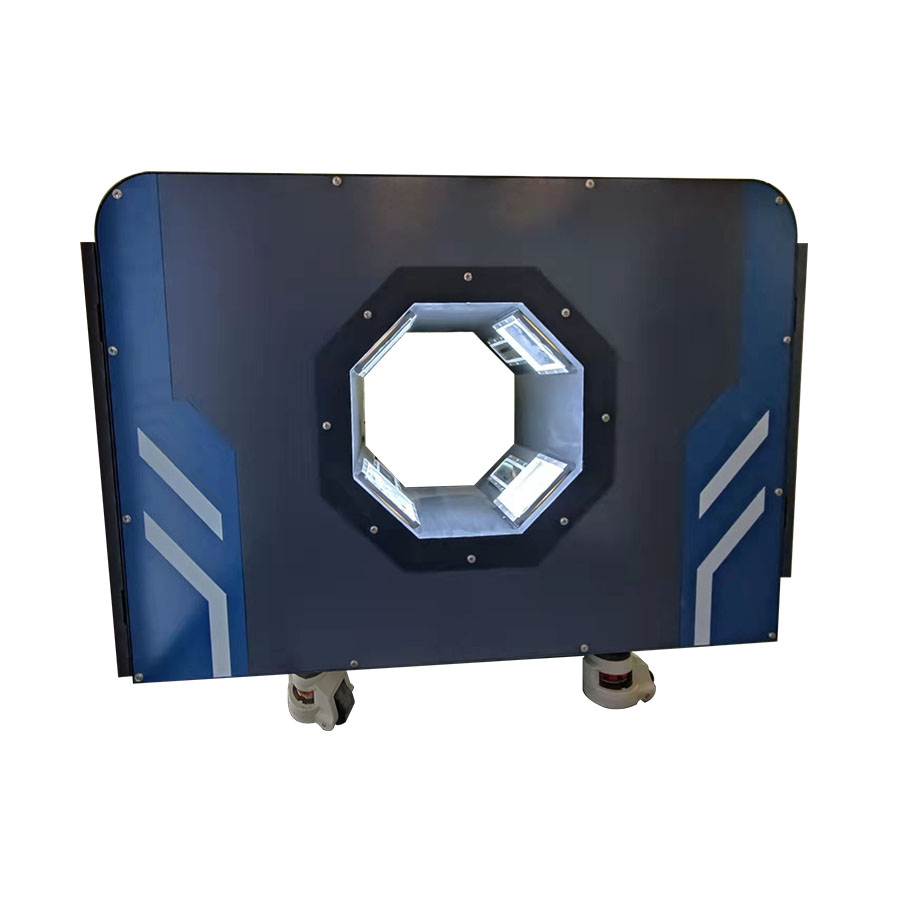

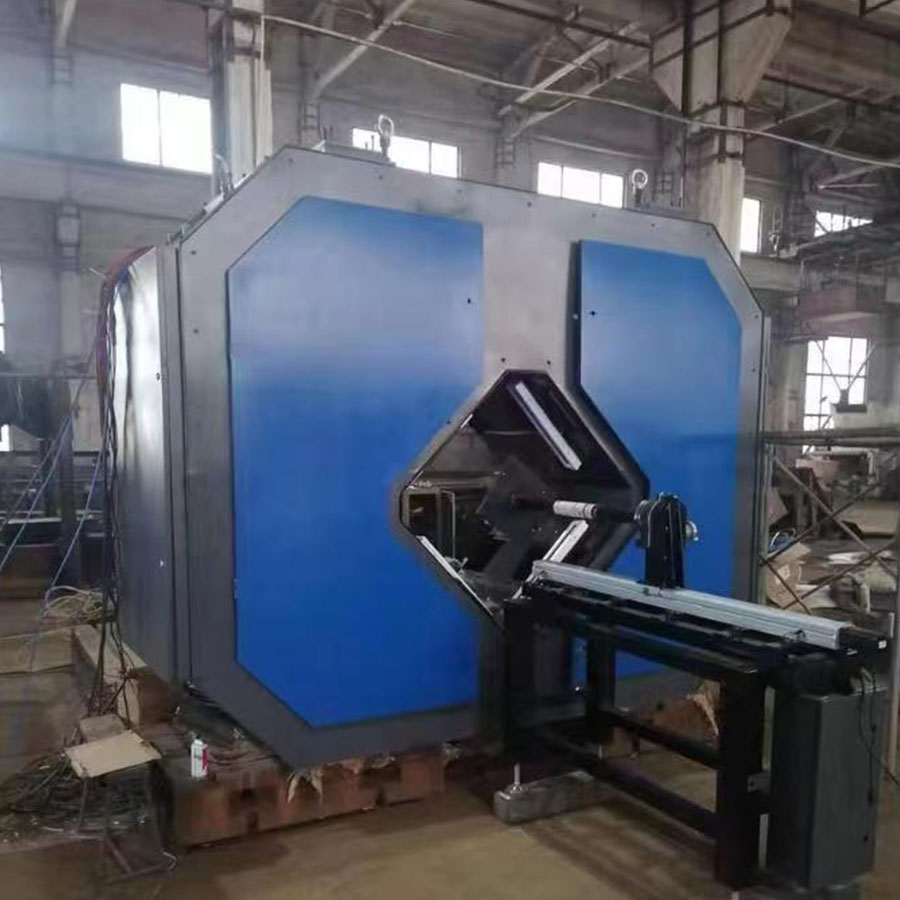

藍鵬輪廓測量儀采用均布的4只二維激光測量傳感器測量軋材截面，4只傳感器包容軋材整個截面，真正做到無盲區測量。

產品簡介

藍鵬輪廓儀的應用范圍可以使任何截面形狀的輪廓，如圓形、方形、螺紋鋼、六角形、軌梁、T型、H型和其他長材產品。同時，全覆蓋的測量方式使得設備可以對軋材表面的折疊、翹曲、凹坑、凹槽、凸耳等缺陷，進行定性和定量的檢測。測量軟件系統根據各傳感器的測量數據擬合截面形狀，可在軟件界面直觀顯示軋材的截面形狀及關鍵尺寸。

藍鵬輪廓儀集成了業內新的技術，滿足了大多數現代軋線對高精度和高頻率測量的所有要求。能夠立即識別出軋制產品的缺陷，支持操作者果斷地辨認出瑕疵產品，從而提升生產線的盈利能力。輪廓儀通過對橫截面進行監測，隨后形成高分辨率顯示完整表面，從而允許檢測出局部和周期性的表面缺陷，以及軋制產品的尺寸變化。

設備主要配置鴨嘴側吹式防塵系統、自循環冷卻系統、嵌入式智能模塊、外部可配置自動調高升降平臺、上位機控制系統和外接LED顯示屏等。

設備特點及功能：

1、全封閉式測量單元，可有效抵抗氧化皮、水、塵土等雜質；

2、采用閉環水循環冷卻理念，無水消耗；

3、全尺寸測量，橫向無測量盲區，可測量復雜截面的各項特征尺寸；

4、測量頻率高達4000Hz，縱向測量盲區小；

5、自動膨脹計算，測量熱態軋材顯示常溫尺寸；

6、 圖形化顯示，可根據測量結果實時擬合軋材截面圖形；

7、在線統計評估，實時測量實時評估，及時反映軋材尺寸及表面缺陷情況；

8、數據、圖形存檔備查，可隨時調用歷史測量數據；

技術參數：

適應軋制速度（m/s）：130

1、測量范圍（mm）：0～200 ；

2、測量精度（mm）：±0.03 ；

3、可識別極小缺陷（mm）：0.5 ；

4、測量頻率（Hz）：4000 ；

5、激光安全等級：2級 ；

適用行業：

軋鋼、有色金屬等的在線表面缺陷監測。

技術參數：

注：其他型號按需求定制。
