1、產品簡介:

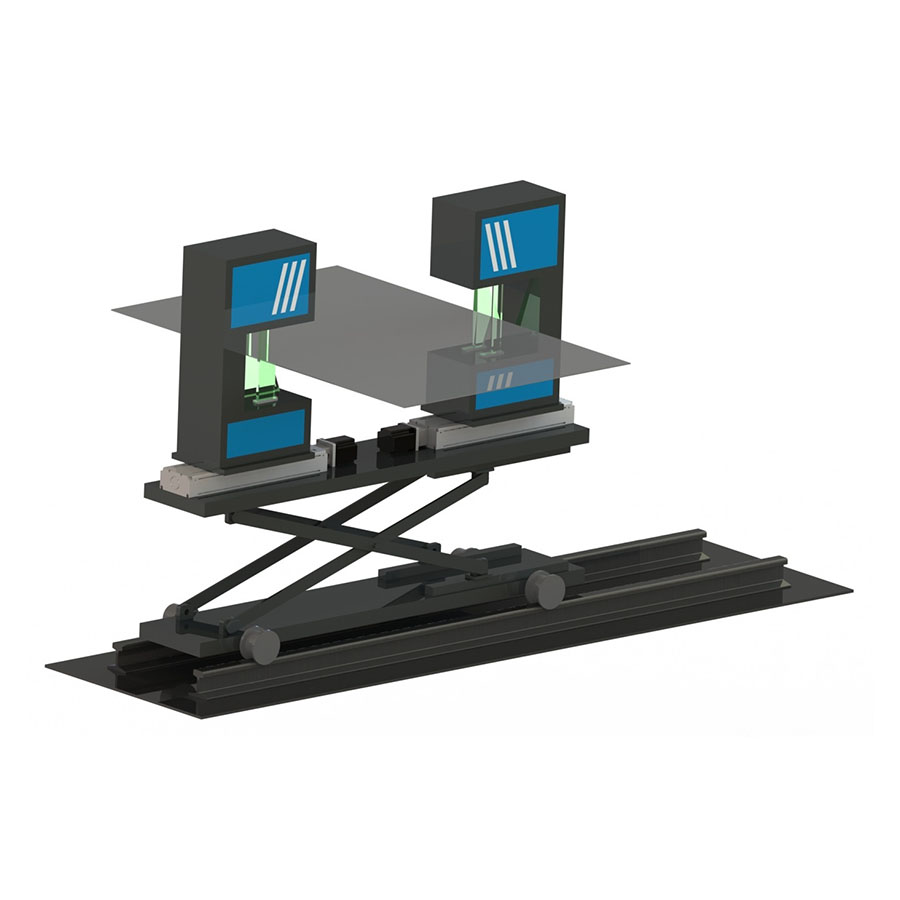

設備采用雙測頭測寬原理對板材的寬度進行測量,測頭豎直布置,可測量板面呈水平狀態下通過的板材寬度。測寬儀的雙測頭分別獨立設置在套滑臺模組上,且每個測頭處增設廣角測頭,通過廣角測頭監測的板材邊緣位置調整寬度測頭的位置。測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等,可增配嵌入式智能模塊。
2、測量原理:

寬度測量原理圖
位置自動監測原理
3、功能描述:
(1)液晶屏顯示內容:實時測量值、標準值、上下公差等。
(2)外接屏顯示內容:實時測量值。
(3)產品參數設置:可設置產品規格、標準寬度值、上下公差等參數。
(4)系統參數設置:可設置刷新頻率、通信端口、系統的校零等。
(5)報警設置:可設置報警的閾值,測量值超差時聲光報警。
(6)修正功能:自動修正,放入標準直徑量塊后自動校準。
手動修正,填入修正量(需增加或減小的數值)后修正。
(7)開關量信號輸出功能:當測量數據超過設定的范圍時,輸出開關量信號。
4、適用范圍:
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的寬度方向平行于地面的在線寬度檢測。
5、技術參數:
|
型號 |
測量范圍 (mm) |
被測物寬度 (mm) |
測量精度 (mm) |
重復性 (mm) |
測量頻率 (Hz) |
外形尺寸 (mm)(L×W×H) |
重量(KG) |
|
KG01-SY700-C |
200-700 |
250-650 |
±0.08 |
0.03 |
2000 |
1380×350×1250 |
330 |
|
KG01-SY900-C |
200-900 |
250-850 |
±0.08 |
0.03 |
2000 |
1600×350×1250 |
380 |
|
KG01-SY1200-C |
200-1200 |
250-1150 |
±0.08 |
0.03 |
2000 |
1900×350×1250 |
500 |
|
KG01-SY1500-C |
200-1500 |
250-1450 |
±0.08 |
0.03 |
2000 |
2200×350×1250 |
650 |
