產品簡介：

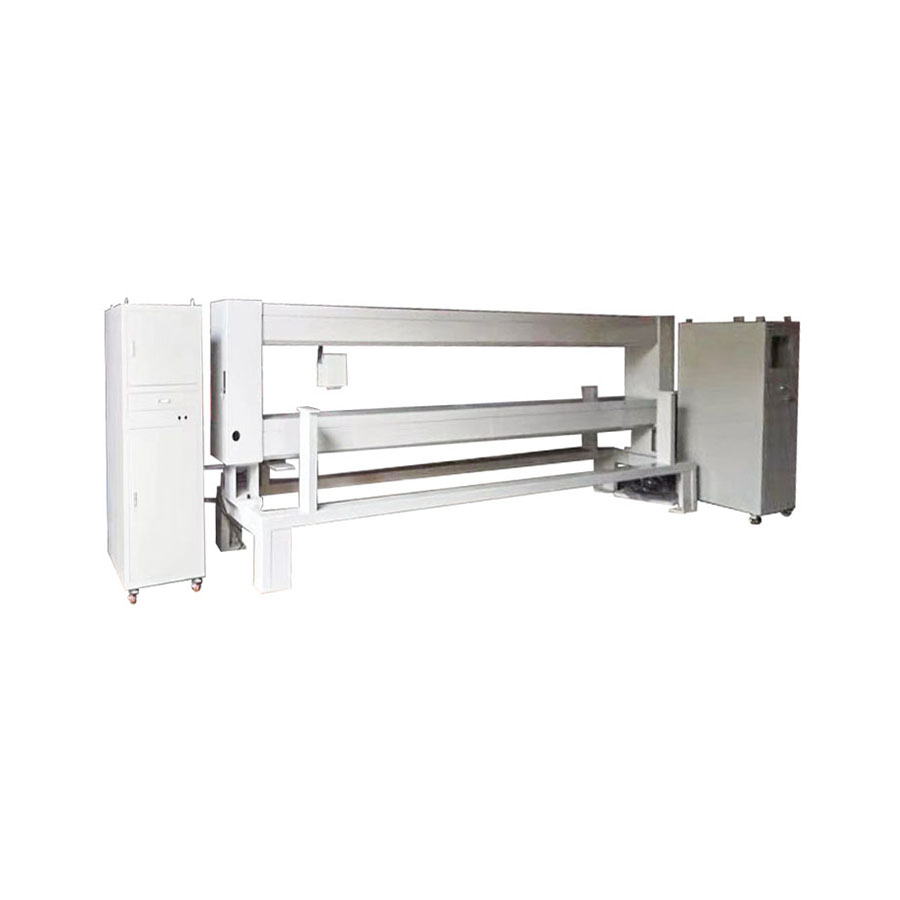

設備利用X射線測量防水板、塑料板等板材的厚度，并通過APC控制系統根據厚度尺寸控制生產線各個模頭的加熱溫度，實現對產品質量的自動控制。

功能簡述：

測量模式可設定為定點測量和掃描測量，定點測量時將測量頭移動到固定位置測量；掃描測量時X射線的發射器和接收器同步移動對被測板面進行掃描測量，掃描過程中系統記錄各坐標位置的厚度尺寸，并統計半個掃描周期內的厚度極大值、極小值和平均值等。測量時，測量軟件界面實時顯示被測截面的動態圖形；實時顯示測量數據動態波動趨勢。當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色，相應動態圖形輪廓超出極大/極小閾值。

波動圖界面可通過波動曲線顯示出測量值的尺寸波動變化；缺陷分析圖界面可通過進度條的顏色變化顯示出測量值的缺陷位置及缺陷類型等等。

軟件功能：

產品參數設置：可設置產品規格、正負公差、卷號增量等參數；

系統參數設置：可設置通信端口、刷新頻率、系統的校零等；

控制參數設置：可設置掃描寬度、掃描速度、定點測量等；

數據存儲：可連續測量連續記錄，記錄結果可用測量軟件打開，也可轉換成Excel格式，存儲時間大于1年；歷史數據查詢，可查詢某一時刻的尺寸；

報警設置：可設置超差、超溫報警的形式和閾值；

自動標定功能：在自動掃描和檢測過程中，厚度測頭會定期進入標定位置進行自動標定（一般是三十分鐘一次）。自動標定時，厚度測頭將對厚度信號進行自動檢查和校正。檢查和校正結束后，系統重新進入自動掃描狀態；

手動標定功能：系統可以通過測量軟件系統對厚度測頭進行手動標定，手動標定時點擊測量軟件界面上的“標定”系統驅動厚度測頭進入標定位置進行標定；

適用范圍：

可用于鋼板、橡膠板、止水帶等的在線精密測量和控制。

技術參數：

1、厚度測量范圍（mm）：0～20 ；

2、測量精度（mm）：≤±0.02 ；

3、測量點數：1 ；

4、測量方式：掃描測量、固定位置定點測量 ；

5、掃描寬度可達（mm）：4500 ；

6、掃描速度（mm/s）：50～150可調 ；

7、電源電壓（V）：AC 220±10% ，50Hz ；

8、被測物允許溫度（℃）：0～200 ；

9、允許被測物速度（m/s）：≤10 ；
